[DIY] 자동 물주기 시스템

[DIY] 자동 물주기 시스템

2025. 8. 18.

A close-up view of dark green leaves, creating a lush, textured background with subtle variations in color.

AoT와 라즈베리파이를 이용해서 자동으로 물주기 시스템을 만들 수 있습니다.

간단한 전기, 통신 지식과 배선 방법만 주의하면 됩니다.

재료목록

이름

규격

수량

케이스와 부자재

하이박스

케이블덕트

Din-rail

케이블그랜드



300*400


1

전기

차단가 20A

차단기 16A

차단기 2A

SMPS 5V 15W

딘레일용 콘센트

변압기 220-12V 10W

전자접촉기 16A

터미널 4P

전선 2.5sq

전선 1.5sq

Cell 2-2

Cell 2-3

통신



라즈베리파이



센서



관수장치



조립

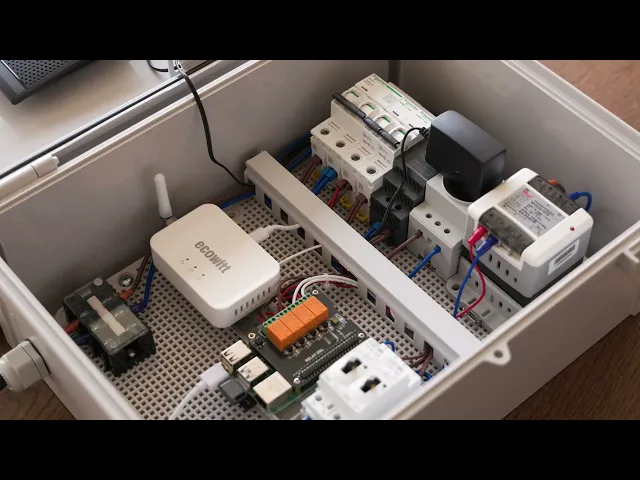

배치도를 참고하고 하이박스 속판에 부품들을 배열합니다.

하이박스에 완전히 조립하기 전에 전선을 연결하겠지만, 유지관리를 위해서 손가락으로 전선을 제거하거나 연결할 수 있을 정도의 공간을 확보하는 것이 중요합니다.

딘레일을 가로폭에 맞게 잘라주고 속판에 고정한 다음, 끝부분에 스토퍼를 고정합니다.

배치도와 같이 부속을 딘레일에 고정하고 전선을 연결합니다.

메인차단기에 연결하는 전선은 2.5sq 를 사용합니다.

나머지 배선은 전기용량에 맞게 전선규격을 사용합니다.


라즈베리파이

라즈베리파이는 4b 버전, 8g 메모리와 256Gb usb 메모리를 사용했습니다.

AoT 설정


작동결과


참고문헌
